FPF1208:IntelliMAX™ 高级负载管理器件

FPF1207/08是超小型集成IntelliMAX™ 负载开关，它集成了P沟道开关和模拟控制功能。 集成的压摆率控制可防止在电源轨上产生浪涌电流并因此造成压降过大。 输入电压的工作范围为1.2V到4.0V，使得便携式产品和消费品中的二次稳压电源轨具有断电功能。 1µA（最大）低关断电流使电源设计能满足待机和断电的漏电规范。 FPF1207/08受与现场可编程门阵列(FPGA)嵌入式处理器上CMOS GPIO电路兼容的标准高电平有效逻辑输入（ON引脚）控制。 FPF1207/08采用0.76mm x 0.76mm 4凸块WLCSP封装。

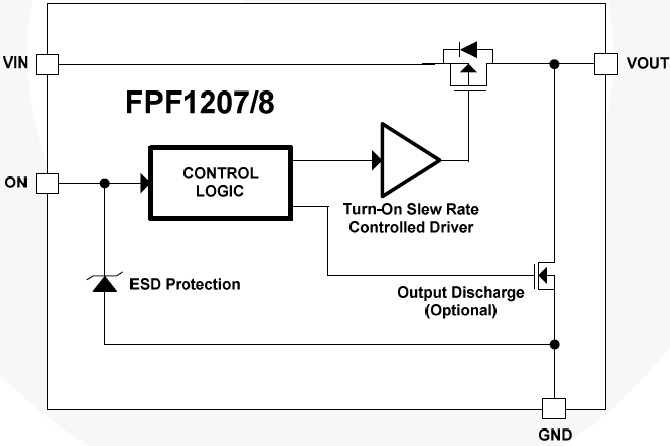

功能图框 FUNCTIONAL BLOCK DIAGRAM

技术特性 1.2至4.0V的输入电压工作范围 典型值RON： 50mΩ；在VIN=3.3V时 77mΩ；在VIN=1.8V时 150mΩ；在VIN=1.2V时 压摆率控制，tR： 110µs FPF1208上的输出放电功能 1.5µA小静态电流 超低100nA关断电源电流 ESD保护： 超过7000V HBM、2000V CDM 兼容GPIO/CMOS的使能电路 4凸块WLCSP封装（0.76mm x 0.76mm，0.4mm间距） 移动设备和智能手机 便携式媒体设备 超便携/移动计算 高级笔记本电脑、超便携移动个人电脑、移动互联网设备 便携式医疗设备 全球定位系统和导航设备

应用 存储和外设 其他有线通信 手机 WLAN网卡和宽带接入 多媒体平板电脑 PMP/MP3播放器

订购信息 Ordering Information

产品	生态状况	价格	封装信息	封装标记规则	资格支持
FPF1208UCX	量产	$0.247	WL-CSP 4L 示意图 胶带卷轴	第一行:Q&K	FIT :  0.7   ESD (CDM) :  2000  V ESD (HBM) :  7000  V

数据资料DataSheet下载

概述	文档编号/大小	版本
IntelliMAX™ 高级负载管理器件	FPF1208(417.0kB)	1
