FPF1017:IntelliMAX™ 1V额定高级负载管理产品

FPF1017 FPF1015/6/7/8系列是IntelliMAX高级压摆率负载开关，可提供极低的工作电压。 这些器件包含支持输入电压可达2.0V的34mΩ N沟道MOSFET。 这些压摆率器件控制开关的开启并防止电源电压轨产生过大的浪涌电流。 输入电压的工作范围在0.8V至1.8V之间，可满足当今超便携式器件的最低电源要求。 通过可与低压控制信号直接连接的逻辑输入(ON)来实现开关控制。     FPF1016和FPF1018具有片上下拉电阻，可在开关关断时快速控制输出放电。 FPF1015/6/7/8系列采用节省空间的2X2 MLP-6L封装。

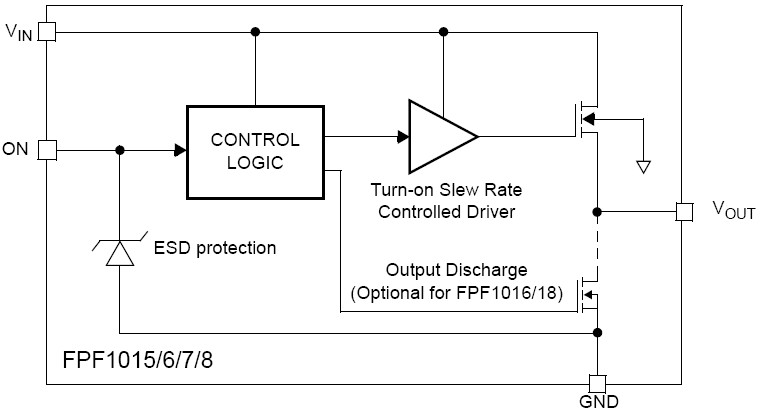

功能图框 FUNCTIONAL BLOCK DIAGRAM

技术特性 0.8V到1.8V的输入电压范围 （典型值）RDS(ON) = 34mΩ @ VON - VIN = 2.0V 输出放电功能 在ON引脚上具有内部下拉电阻 精确压摆率控制的开启时间 低1µA静态电流 ESD保护，超过8000V HBM，2000V CDM 符合RoHS标准 无卤素化合物和锑氧化物

应用 多媒体平板电脑 存储和外设 手机 WLAN网卡和宽带接入 PMP/MP3播放器

订购信息 Ordering Information

产品	生态状况	价格	封装信息	封装标记规则	资格支持
FPF1017	量产	$0.312	UMLP 2x2 6L 示意图 胶带卷轴	第一行:E(空间)  Y (二进制历年编码)	FIT :  0.7   ESD (CDM) :  2000  V ESD (HBM) :  8000  V

应用指南

应用指南	说明
AN-8019	使用整合式負載開關和降壓轉換器組合設計更可靠的 USB 數據機(469 K) 2013年4月03日
AN-8020	Integrated Slew Rate Controlled Switch Optimizing 1V Core in Mobile Systems(400 K) 2011年3月03日

数据资料DataSheet下载

概述	文档编号/大小	版本
IntelliMAX™ 1V额定高级负载管理产品	FPF1017(417.0kB)	1
