FPF2002:全功能负载开关

FPF2000-FPF2007是一系列负载开关，为可能遇到大电流条件的系统和负载提供全面保护。这些器件包含一个0.7W限流P沟道MOSFET，可在1.8-5.5V的输入电压范围内工作。开关控制是通过能够直接连接低压控制信号的逻辑输入(ON)来实现的。每个部件均包含热关断保护功能，当持续的过流条件导致过热时，该功能会关闭开关，以防止损坏部件。当开关电流达到限流值时，部件会在恒流模式下工作，以防止过量电流造成损坏。对于FPF2000-FPF2002和FPF2004-FPF2006，如果10ms过后恒流条件依然存在，则这些部件将会关闭开关，并拉低故障信号引脚(FLAGB)。 FPF2000、FPF2001、FPF2004和FPF2005均具有自动重启功能，80ms过后，如果ON引脚依然处于活动状态，则该功能将再次接通开关。 FPF2002和FPF2006不具有这项自动重启功能，因此开关将一直处于关闭状态，直到ON引脚被再次激活。对于FPF2003和FPF2007，限流条件会立即将故障信号引脚拉至低电平，而且该部件将保持在恒流模式下，直到开关电流降至限流以下。对于FPF2000-FPF2003，最低限流值为50mA，而对于FPF2004-FPF2007，最低限流值则为100mA。这些部件采用节省空间的5引脚SC-70封装。

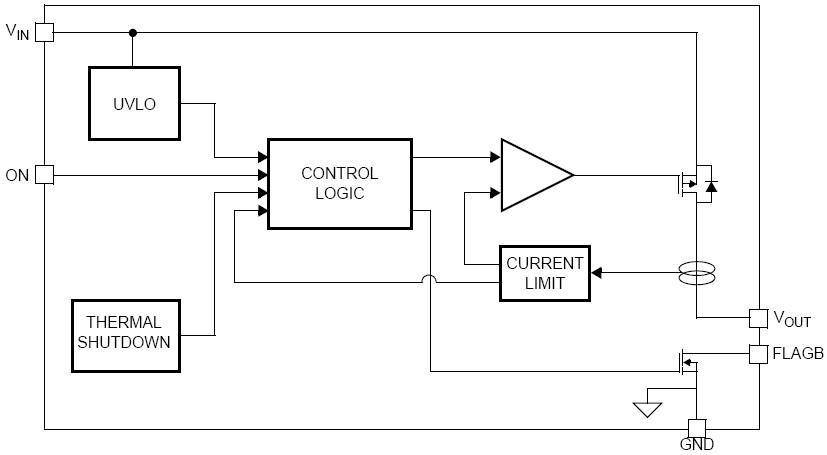

功能图框 FUNCTIONAL BLOCK DIAGRAM

技术特性

1.8V到5.5V的输入电压范围
受控的打开功能
50mA和100mA限流选项
欠压闭锁
热关断
1uA关断电流
自动重启
快速限流响应时间
3us到中度过流
20ns到硬短路
故障消隐

应用

多媒体平板电脑
存储和外设
手机
WLAN网卡和宽带接入
PMP/MP3播放器

订购信息 Ordering Information

产品	生态状况	价格	封装信息	封装标记规则	资格支持
FPF2002	量产	$0.34	SC70 5L 示意图胶带卷轴	第一行:E(空间) Y (二进制历年编码)	FIT : 1.5 ESD (HBM) : 4000 V RTHETA (JA) : 400 °C/W

应用指南

应用指南	说明
AN-7007	Simplifying Portable Power Management and Protection Circuit Design Using the FPF200X Integrated Switch Product Family(473 K) 2011年3月05日
AN-7008	FPF200X Evaluation Module(844 K) 2011年3月05日
AN-8019	使用整合式負載開關和降壓轉換器組合設計更可靠的 USB 數據機(469 K) 2013年4月03日
AN-8020	Integrated Slew Rate Controlled Switch Optimizing 1V Core in Mobile Systems(400 K) 2011年3月03日

数据资料DataSheet下载

概述	文档编号/大小	版本
全功能负载开关	FPF2002(417.0kB)	1
