FPF2124: 带可调节限流的全功能负载开关
FPF2123、FPF2124和FPF2125是一系列负载开关，为可能遇到大电流条件的系统和负载提供全面保护。 这些器件包含0.125Ω限流P沟道MOSFET，可以在输入电压为1.8-5.5V的范围内进行操作。 电流限制可以使用外部电阻来设置。 在内部，当MOSFET处于关闭状态，并且输出电压高于输入电压时，电流会被阻止流动。 开关控制是通过能够直接连接低压控制信号的逻辑输入(ON)来实现的。 每个部件均包含热关断保护功能，当持续的过流条件导致过热时，该功能会关闭开关，以防止损坏部件。 当开关电流达到限流值时，部件会在恒流模式下工作，以防止过量电流造成损坏。 对于FPF2124和FPF2124，如果恒定电流条件在10ms后还保持不变，这两个器件将关闭开关。 FPF2124有自动重启特性，如果ON引脚仍处于激活状态，则该功能将在160ms后再次启动开关。 FPF2124不具有这项自动重启功能，因此出现限流故障后，开关将一直处于关闭状态，直到ON引脚被再次激活。 FPF2125在发生限流故障后不会关断，而是无限期地保持在恒流模式下。 最小限流值为150mA。 这些部件采用节省空间的5引脚SOT23封装。

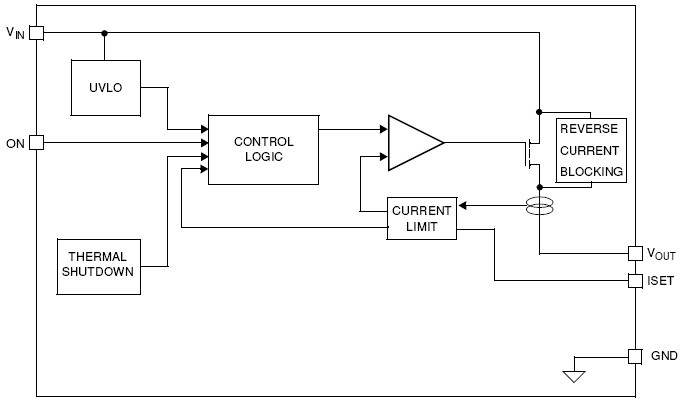

功能图框 FUNCTIONAL BLOCK DIAGRAM
技术特性
|
应用
|
订购信息 Ordering Information
| 产品 | 生态状况 | 价格 | 封装信息 | 封装标记规则 | 资格支持 |
| FPF2124 | 量产 | $0.51 | SOT-23 5L 示意图
胶带卷轴 |
第一行:E(空间) E(空间) Y (二进制历年编码) |
FIT : 1.5 ESD (HBM) : 4000 V RTHETA (JA) : 150 °C/W |
应用指南
| 应用指南 | 说明 |
| AN-8019 | 使用整合式負載開關和降壓轉換器組合設計更可靠的 USB 數據機(469 K) 2013年4月03日 |
| AN-8020 | Integrated Slew Rate Controlled Switch Optimizing 1V Core in Mobile Systems(400 K) 2011年3月03日 |
| AN-9047 | Assembly Guidelines for MicroFET-6 Packaging(790 K) 2011年3月05日 |
数据资料DataSheet下载
| 概述 | 文档编号/大小 | 版本 |
| 带可调节限流的全功能负载开关 | FPF2124(417.0kB) | 1 |
