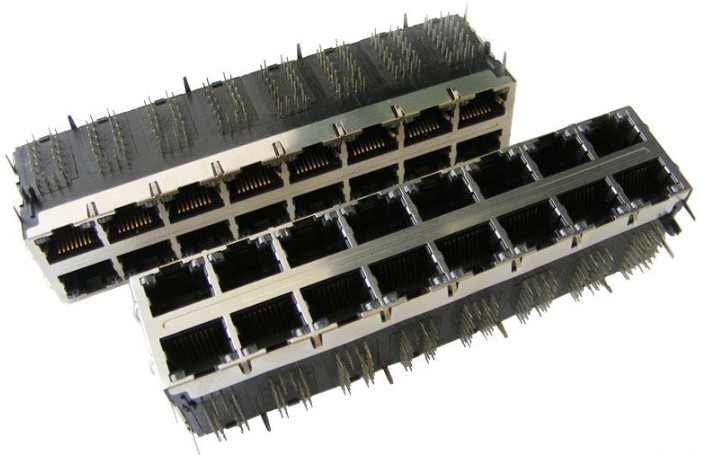

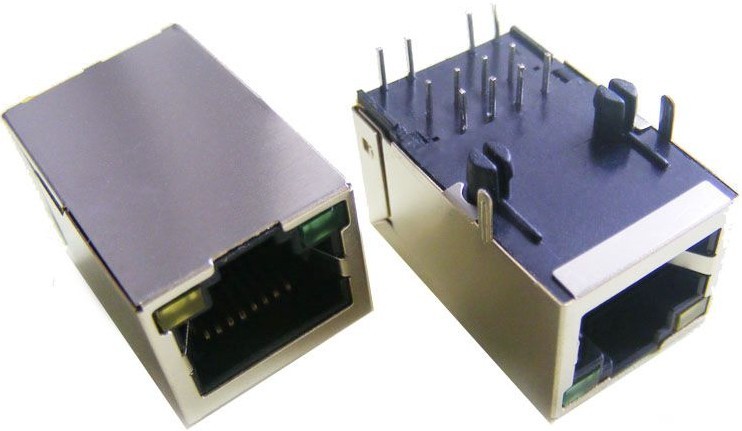

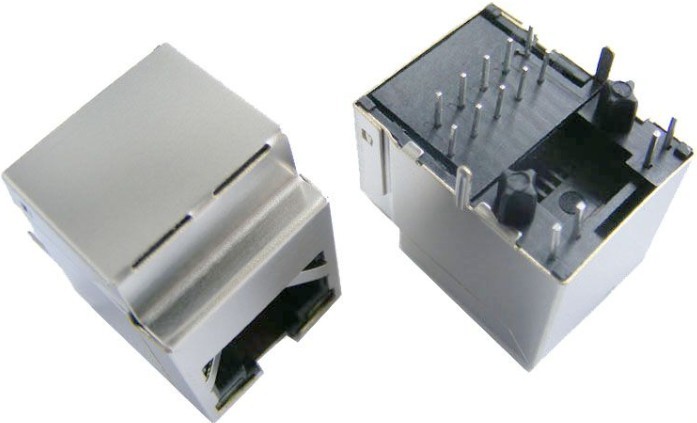

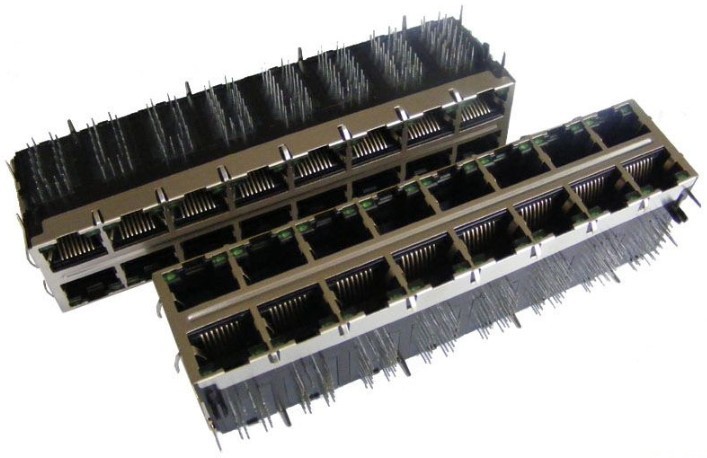

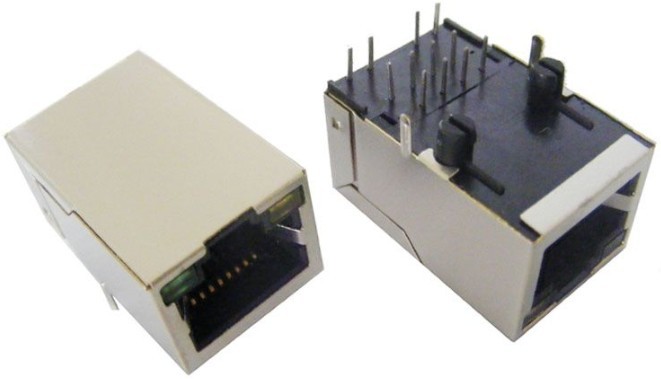

集成滤波器RJ45 网络接口插座
滤波器作用是把RJ45网络接口的电压变成网卡芯片所需要的电压，并过滤任何网线上的干扰信号，以减少传输信号的错误率，当然也可以过滤因为雷击而造成的杂波，避免网卡被打坏。
带滤波器 RJ45 网络接口电气特性
产品规格
| 电气性能 |
|
机械性能 |
|
| 额定电流: |
1.5A |
插拔力: |
2 contacts---350g |
| 额定电压: |
120V AC |
|
4 contacts---500g |
| 绝缘电阻: |
最小500MΩ |
|
6 contacts---750g |
| 耐压: |
AC 1500 V RMS 50Hz or 60Hz 1 Min |
|
8 contacts---900g |
| 接触电阻: |
最大20mΩ |
|
10 contacts---1050g |
| |
|
保留强度: |
7.7Kg 插座和插头间 |
| |
|
耐久性: |
750 mating cycles mini |
| 材料 |
|
|
|
| 塑壳: |
1) glass filled PA66(ul 94v-0) |
| |
2) glass filled PA46(ul 94v-0) |
| |
3) glass filled PBT(ul 94v-0) |
| 插芯: |
1) 0.45mm 磷青铜合金镀镍后镀金 |
| |
2) 0.35mm 磷青铜合金thickness phosphor bronze alloy |
| |
镀镍后镀金厚度可选 |
| 屏蔽壳: |
0.2mm 镀锡铜合金 |
| 镀金: |
3μ″,6μ″,15,μ″,30μ″,50μ″ |
| 工作温度 |
-40℃-70℃ |
|
|
25℃下的电气性能
| 插入损耗 dB max |
回波损耗 dB min |
交叉干扰(dB TYP) |
共模抑制 (dB TYP) |
高压绝缘试验(Vrms) |
| 1-100MHz |
1-30MHz |
30-60MHz |
60-80MHz |
1-30MHz |
30-60MHz |
60-80MHz |
1-50MHz |
50-150MHz |
1500 |
| -1.0 |
-18 |
-16 |
-12 |
-40 |
-35 |
-30 |
-30 |
-20 |
