FPF2024:具有100mA限流值的全功能负载开关

FPF2024 FPF2024/5/6/7是具有150mA典型限流值的低RDS(ON) P沟道MOSFET负载开关，专为小型封装的负载开关应用而设计。扩展输入电压范围在1.6V至5.5V之间，可满足当今超便携式器件的电源要求。开关控制是通过一个能够直接与低电压控制信号联系的逻辑输入(ON)进行的。 FPF2024/5/6/7通过进入恒流模式（输出电流由负载开关调节）来响应输出过载情况。如果过流情况在10ms的消隐时间之后仍存在，则FPF2024和FPF2025会将故障信号引脚(FLAGB)拉至低电平，并关闭该开关。当ON引脚在70mS后仍处于激活状态时，则自动重启功能会重新打开FPF2024和FPF2025器件。 FPF2026具有闩锁功能，会在10ms的消隐时间到期后关闭开关，直至ON引脚开启为止。 FPF2027会立即将故障信号引脚拉至低电平状态以对过载情况作出响应，同时该开关保留在恒流模式中，直至输出过载情况消除。 FPF2027提供了启动消隐功能，可防止启动瞬态过流情况在通过ON引脚最初启动开关后的10ms内触发故障信号引脚。这些部件采用节省空间的6凸块高级封装。无铅1.0x1.5 mm2 CSP封装。

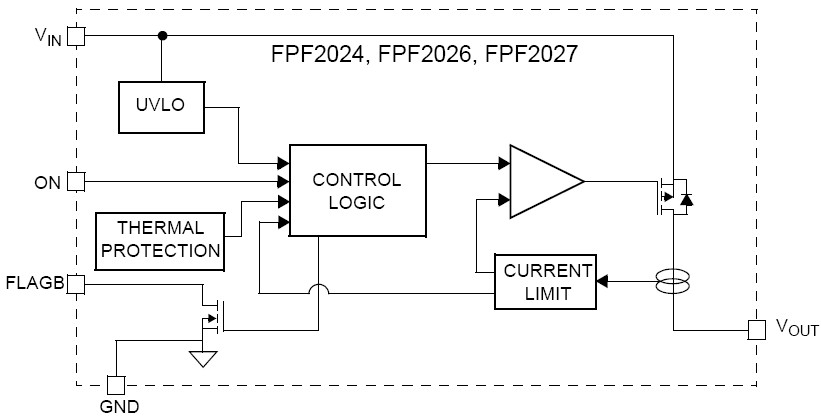

功能图框 FUNCTIONAL BLOCK DIAGRAM

技术特性

1.6V至5.5V的输入电压范围
超低平均静态电流1µA（典型值）@1.8V
典型RDS(ON) = 225mΩ @ VIN = 3.3V
典型RDS(ON) = 280mΩ @ VIN = 1.8V
100mA的固定限流最低值
欠压闭锁
CMOS和漏极开路故障标志选项
故障消隐
自动重启
热关断
ESD保护，超过5500V HBM和1500V CDM

应用

多媒体平板电脑
存储和外设
手机
WLAN网卡和宽带接入
PMP/MP3播放器

订购信息 Ordering Information

产品	生态状况	价格	封装信息	封装标记规则	资格支持
FPF2024	量产从2009年2月起符合绿色标准	$0.479	WL-CSP 6L 示意图胶带卷轴	第一行:S2&K 第二行: (引脚 1) &2 (2 位日期代码) &Z (工厂编码)	FIT : 1.5 ESD (CDM) : 1500 V ESD (HBM) : 5500 V

应用指南

应用指南	说明
AN-8019	使用整合式負載開關和降壓轉換器組合設計更可靠的 USB 數據機(469 K) 2013年4月03日
AN-8020	Integrated Slew Rate Controlled Switch Optimizing 1V Core in Mobile Systems(400 K) 2011年3月03日

数据资料DataSheet下载

概述	文档编号/大小	版本
具有100mA限流值的全功能负载开关	FPF2024(417.0kB)	1
